상세 정보 |
|||
| 최대. 속도: | 220m/min | 최대. 장: | 1100mm * 900mm |
|---|---|---|---|
| min. Sheet: | 400mm * 300mm | 문진: | 200~650g/㎡ |
| 물결 모양 유형: | B의 E-F 유형 | 기계 차원: | 9500mm×3300mm×2000mm |
| 총 힘: | 28kw | 기계 무게: | 8 톤 |
| 하이 라이트: | 자동적인 시력 검사 기계,자동 시력 검사 기계 |
||
제품 설명

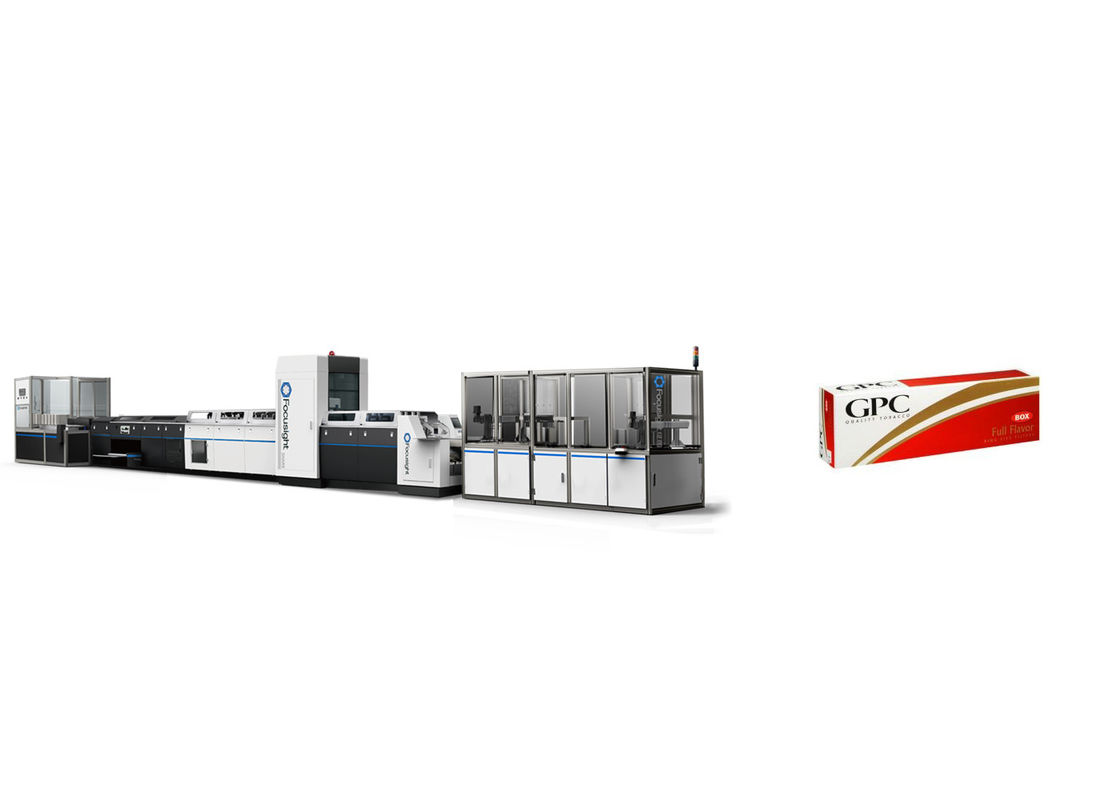

폴더 Gluer 인라인 검사를 위한 자동화된 검사 장비 기계 상어 1100년
모형 FS 상어 N1100- 큰 판지 검사 기계
Focusight는 그것의 고객에게 현대 날카로운 기술을 가져오기를 약속합니다. 이 투입의 1개의 결과는 100%년 정확도를 가진 끝 고객에게 결함이 없는 인쇄 제품을 위한 영상 공학에 있는 혁명인 FS-SHARK-1100입니다. FS- SHARK-1100는 인쇄 결점과 포일 과실의 모든 유형을 검열할 수 있습니다. 기계는 이전 과정을 정정하기 위하여 더 분석될 수 있는 분리되는 더미로 청초하게 좋고 불완전한 장을 분리합니다. FS-SHARK-1100는 증가하고 있는 동안 값이비싼 육체 노동을 삭제해 속도와 과정을 검사하.
제품 세부사항: 검열제도의 성능 매개변수
| 제품 유형 | FS-SHARK-N1100-P2N1 |
| 검사 FOV | 1100mm (폭) |
| 화상 진찰 해결책 (mm) |
정면 화상 진찰 해결책 (일정한 인쇄 측): 0.15mm * 0.12mm (7k 색깔 사진기) 정면 화상 진찰 해결책 (측 박판으로 만들고, 니스로 칠하고 & 돋을새김): 0.137mm * 0.12mm (b 사진기를 가진 8k) 뒷쪽 화상 진찰 해결책 (측 박판으로 만들고, 니스로 칠하고 & 돋을새김): 0.137mm * 0.12mm (b 사진기를 가진 8k) |
| (결점 대조가 급료 40에 있을 경우의) 일정한 인쇄 |
1. 놓치기 인쇄와 같은 일정한 결점의 최소한도 검사 지역 더러운 반점 및 재료는 그것을 좋아합니다: ≥0.3 mm 2 2. 결점을 각인하는 포일의 최소한도 검사 지역: ≥0.3mm 2 3. 인쇄 오기 검사: ≥0.2mm 4. 절단 오기 검사는 죽습니다: ≥0.2mm 5. 잎 조흔: 0.1mm 이상 폭을 가진 세로줄, 및 급료 40에 대조는 탐지가능합니다 6. 지방적 색채 다름 검사 ΔE≥3 |
모양 3: 수송 플랫폼의 성능 매개변수
| 품목 | 모수 |
| 최대. 수송 속도 | 220m / 분 |
| 최대. 장 차원 (W*L) | 1100mm×900mm |
| min. Sheet Dimension (W*L) | 400mm×300mm |
| 건의된 판지 그램중 | 200~650g/㎡ |
| 건의하는 무게를 주름을 잡으십시오 | B의 E-F 유형 |
| 총 기계적인 플랫폼 차원 (L*W*H) | 9500 mm×3300 mm×2000 mm |
| 총 힘 | 28kw |
| 총 무게 | 8 톤 |
특징 첫 눈에
- 진동기를 가진 마찰 먹이는 체계
- 공기총은 기계 수송 플랫폼에서 먼지/먼지를 제거하기 위하여 제공됩니다
- 마분지를 확고하게 붙드는 사진기의 밑에 흡입 벨트
- 독일 & 캐나다에서 수입되는 고급 사진기
- 사진기 1: E2V 8000 화소는 이 사진기 박판, UV 반점을 UV 재평가 검출하기 위하여 이용됩니다.
- 사진기 2: E2V 8000 화소는, 이 사진기 EMBOSING, FOILING 및 DEBOSING를 검출하기 위하여 이용됩니다.
- 사진기 3.: 직업 4K CHROMOSENSE는, 이 사진기 인쇄 다름, 원본 및 바코드의 모든 유형을 검출하기 위하여 이용됩니다.
- 사진기 4: 판지의 뒷쪽에 잉크, 나방, 먼지 및 다른 결점을 검출하는 반전 사진기 (4K)
- 개인적인 좋은 및 defectives를 분리하는 고속 공기 & 판 거절 체계
- 판지 겹쳐 쌓이기를 위한 서보 조종 장치를 가진 선택적인 자동적인 쌓아올리는 기계
- 카메라 렌즈의 청소를 위한 공기총
- 순간 이미지 및 과정을 보는 것을 허용하는 고속 산업 컴퓨터 패널을 분리하십시오
- 상한 기계적인 플랫폼 디자인 및 고속 소프트웨어를 가진 기계
- 사용하기 쉬운 공용영역은 소프트웨어의 쉬운 윤곽을 허용합니다
- 검사 도중 쉬운 모형 조정
- 다른 허용 수준은 고객이 치명적 결함을 거절된다는 것을 요구했다는 것을 보증하기 위하여 조정될 수 있습니다.
- 상세한 결점 기록과 더 개정을 위한 통계적인 보고서 작성.
FAQs
Q: 사진기에는 독립적인 광원이 있습니까? 어떤 타입의 광원 그것은 입니까?
A: 모든 사진기에는 독립적인 LED 유형 광원이 있습니다. 광원은 우리의 회사가 디자인하고 조립한 미국에서 옵니다.
Q: 청소할 필요가 있습니까, 만약에 그렇습니다 그 후에 카메라 렌즈는 어떻게?
A: 그렇습니다, 모든 사진기는 통신수에 의하여 풀그릴 인 능률적인 공기 제트기 청소 체계로 제공됩니다.
Q: 얼마나 자주 우리는 사진기를 측정할 것을 요구합니까?
A: 일단 측정해 사진기는 5 년의 앞에 그것을 요구하지 않습니다. 우리는 필요하면 먼 지원에 그것을 또한 측정해서 좋습니다.
Q: 기계는 사진기를 위해 이외에 어떤 특별한 정비를 요구합니까?
A: 아니오, 폴더 gluer 같이 아주 쉽습니다, 기계 플랫폼 입니다 다만.
Q: 우리는 얼마나 정확하게 색깔 변이를 통제해서 좋습니까?
A: 우리의 기계는 △E까지 검사할 수 있는 긴요한 색깔 신청을 위해 분리되는 RGB 색깔 수로를 가진 특별한 괴기한 사진기를 이용합니다<3>
Q: 돋을새김 그리고 브라유 고도는 어떨까요 검사?
A: 우리는 브라유의 고도를 검사할 수 없습니다
돋을새김. 우리는 단지 둘 다의 행방불명 그리고 오기만 검사해서 좋습니다.
Q: 당신은 어떻게 거절한 판지를 얻지 않습니까 손상해 지킵니까?
A: 우리는 거절되는 판지를 지키는 추가 특징이 컨베이어에 매끄럽 분출되는 때 강력한 공기 제트기 분사구가 실제로 적용할 것이다 아래로 밉니다 거절한 판지를, 긍정적인 압축 공기를 넣은 이젝터 플랩 유효합니다 있습니다.
Q: 견실함 및 반복성은 어떨까요?
A: 우리가 대략 98%인 견실함에 대해서 이야기하는 경우에. 예를 들면 우리가 100개의 판지를 두는 경우에, 90의 판지는 좋에 가고 10의 판지는 거절에 reefed 우리가 좋에 90의 좋은 판지 다시 그 때 88의 판지 갈지도 모르고 2개가 거절에 갈지도 모르는 경우에, 갑니다. 그것에는 좋은 종류에서 있습니다 인의 아주 작은 합격이 그 2개의 판지 때문일 지도 모릅니다. 반복성은 결점에 대조하고 치수를 잽니다 달려 있습니다. 어쩌면 때때로 그것 95%.
Q: 우리는 각 일을 위한 USB에 다운로드될 수 있는 결점 보고를 생성하 좋습니까?
A: 그렇습니다, 우리는 결점 이미지와 다른 세부사항을 가진 각 일을 위한 간략한 결점 보고가 있어서 좋습니다.
Q: 얼마를 일이 저장한 최대 이 체계에일 수 있는지.
A: 최대 3000 일은 결점 그림과 보고를 가진 이 체계에서 저장될 수 있습니다. 각 컴퓨터는 2개의 1TB 저장판을 비치하고 있습니다. 단지 사람은, 사람입니다 지원 디스크 일반적으로 사용됩니다.
